性能指標(biāo)
HBG-M-1改性聚氨酯面漆 | ||
項(xiàng)目 | 性能指標(biāo) | 檢驗(yàn)標(biāo)準(zhǔn) |
干燥時(shí)間（25℃） | 表干(2h), 實(shí)干≤24h | GB/T 1728 |
可搬運(yùn)時(shí)間 | <24h | -- |
硬度（鉛筆法） | ≥3H | GB/T 6739 |
附著力（劃格法） | ≤1級 | GB/T 9286 |
沖擊強(qiáng)度（正沖）Kg·cm | 50 | GB/T 1732 |
耐磨性能500r/500g | 0.004 | GB/T 1768 |
柔韌性 | 1mm | GB/T 1731 |
MEK擦拭試驗(yàn) | 往復(fù)擦拭100次外觀無明顯變化 | GB/T 23989 |
光澤度 | 94%（60°）（可根據(jù)需求調(diào)光澤度） | GB/T 9754 |
耐沸水性 | 浸泡12h，無起泡、皺紋、開裂、失光、變色現(xiàn)象 | GB/T 1733 |
耐水性 | 1500h，不起泡、不起皺、不脫落、允許輕微變色 | GB/T 1733 |
耐溫變性能 | 循環(huán)試驗(yàn)30個周期，不開裂、不起泡、不起皺、不脫落、允許輕微失光和變色 | JC/T 25-1999 |
耐汽油性 | 23℃浸泡1000h，不起泡、不起泡、不起皺、不脫落、允許輕微失光 | GB/T 9274 |
耐機(jī)油性 | 23℃浸泡1000h，不起泡、不起泡、不起皺、不脫落、允許輕微失光 | GB/T 9274 |
耐酸性（0.05M H2SO4） | 2000h，不起泡、不起皺、不脫落、允許輕微變色 | GB/T 1763 |
耐堿性（0.1M NaOH） | 2000h，不起泡、不起皺、不脫落、允許輕微變色 | GB/T 1763 |
耐濕熱性（40℃） | 2000h，不起泡、不起皺、不脫落、允許輕微變色 | GB/T 1740 |
耐紫外性能 | 1500h， 失光1級，變色1級 | ASTM D-4587 |
霉菌試驗(yàn) | 28d，0級 | GJB 150 10A-2009 |
HBG-D-1 石墨烯改性防腐底漆 | ||
項(xiàng)目 | 性能指標(biāo) | 檢驗(yàn)標(biāo)準(zhǔn) |
固含量 | ≥75% | GB/T 1725 |
表干 實(shí)干 | 1h 24h | GB/T 1728 |
附著力（劃格法） | ≤1級 | GB/T 9286 |
附著力（拉開法） | ≥10MPa | GB/T 5210-2006 |
柔韌性 | 1mm | GB/T 1731 |
沖擊強(qiáng)度Kg·cm | 60 | GB/T 1732 |
硬度 | ≥3H | GB/T 6739 |
耐鹽霧性能 | ≥3600h，配套性能≥8000h， 涂層不起泡、不脫落、不生銹、不開裂 | GB/T 1771 |
耐鹽水性能 | ≥3000h，涂層不起泡、不脫落、不生銹、不開裂 | GB/T10834 |
耐水性能 | ≥6000h，涂層不起泡、不脫落、不生銹、不開裂 | GB/T1733 |
HGB－GSC200環(huán)氧玻璃鱗片涂料 | |||
項(xiàng)目 | 實(shí)測值 | 檢測標(biāo)準(zhǔn) | |
在容器中狀態(tài) | 攪拌混合后，無硬塊，呈均勻狀態(tài) | 《HG/T 4336-2012 玻璃鱗片防腐涂料》
| |
不揮發(fā)物含量，%，≥ | 80 | ||
干燥時(shí)間，h，≤ | 表干 | 4 | |
實(shí)干 | 24 | ||
附著力（拉開法），MPa，≥ | 10 | ||
耐磨性（1000g/1000r，cs-17），mg，≤ | 54 | ||
耐酸性（25%H2SO4溶液） | 1000h無異常 | ||
耐堿性（25%NaOH） | 1000h無異常 | ||
耐鹽霧性 | 1000h不起泡，不生銹，不脫落，附著力≥5MPa | ||
抗氯離子滲透性，[mg/(cm2·d)] | 3.0×10-3 | ||

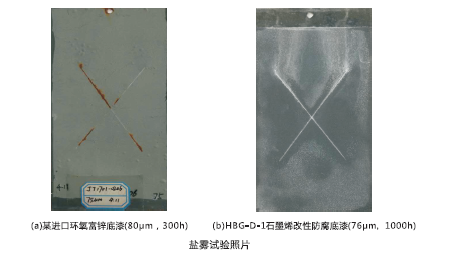

進(jìn)口環(huán)氧富鋅底漆是高耐蝕性涂料，廣泛應(yīng)用于重防腐蝕領(lǐng)域。該300h中性鹽霧試驗(yàn)后，涂層劃叉處發(fā)生嚴(yán)重腐蝕，非劃叉區(qū)也因發(fā)生陰極剝離而起泡。HBG-D-1石墨烯改性防腐底漆在試驗(yàn)早期劃叉處發(fā)生自修復(fù)，有效保護(hù)了裸露基材，經(jīng)過1000h中性鹽霧試驗(yàn)，涂層無銹蝕、無起泡。

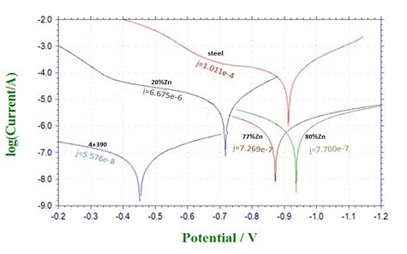

石墨烯改性防腐涂料與不同鋅粉含量富鋅底漆的塔菲爾極化曲線
圖中可以看到，裸鋼在鹽水中自腐蝕電流最高，腐蝕嚴(yán)重。當(dāng)基材上涂覆含有20%鋅粉的環(huán)氧涂料后，自腐蝕電流降低了2個數(shù)量級，腐蝕電位也相應(yīng)升高，有明顯防腐效果；當(dāng)鋅粉含量為77%和80%，與裸鋼相比，自腐蝕電流降低了3個數(shù)量級。用石墨烯改性防腐涂料涂覆后，與裸鋼以及含20%和77%鋅粉涂層相比，自腐蝕電流分別降低4個、2個和1個數(shù)量級，具有非常好的防腐性能。

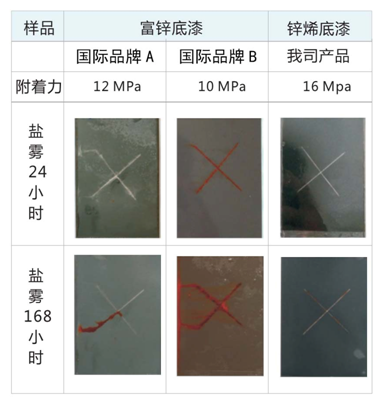

試驗(yàn)對比
圖中可以發(fā)現(xiàn)，國際品牌 B 富鋅底漆在鹽霧24h后劃痕處出現(xiàn)明顯腐蝕，到168h劃痕處擴(kuò)展超過2mm，而國際品牌 A 富鋅底漆在鹽霧168h劃痕處也出現(xiàn)擴(kuò)展腐蝕。我司石墨烯改性防腐底漆在鹽霧168h后劃痕處只有輕微銹點(diǎn)，腐蝕不擴(kuò)展，耐鹽霧性能更優(yōu)。
國際品牌 C 涂料公司環(huán)氧富鋅底漆（Barrier 80）耐鹽霧300h后劃叉部位已出現(xiàn)大量銹蝕，而石墨烯改性防腐底漆涂層300h鹽霧試驗(yàn)后涂層劃痕處完好，無腐蝕出現(xiàn)。
石墨烯改性防腐底漆涂料制備技術(shù)突破了石墨烯在涂料中均勻分散的關(guān)鍵技術(shù)難關(guān)，制備的石墨烯改性防腐底漆涂料，涂層拉開法附著力強(qiáng)，耐鹽霧性能達(dá)到6500h，防腐性能明顯優(yōu)于傳統(tǒng)的富鋅底漆。

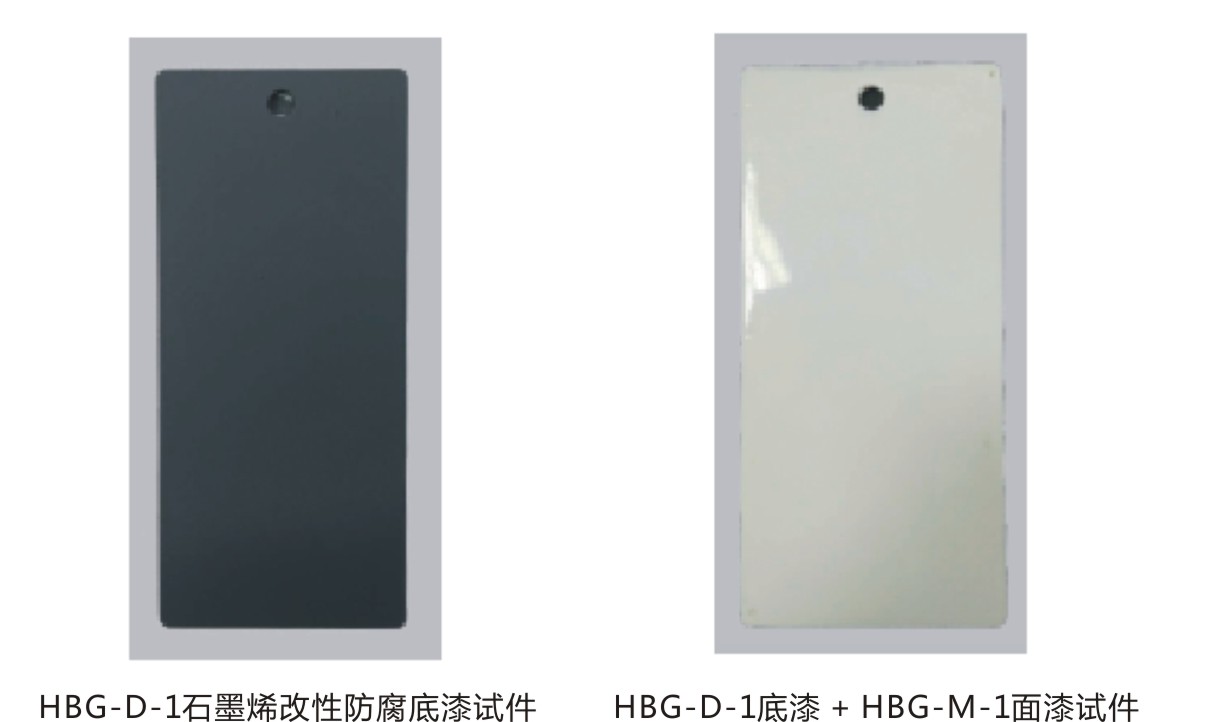

石墨烯改性防腐底漆和改性聚氨酯面漆的產(chǎn)品圖
